دستگاه سونوکید یا جنین یاب چیست؟

موضوع : درباره ی تجهیزات پزشکی توسط : admin362   در تاریخ : 28 مهر 1396   بازدید : 218

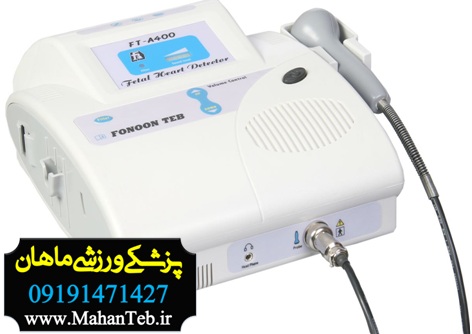

دستگاه سونوکید یا جنین یاب

http://s9.picofile.com/file/8309579534/30.jpg



تجهیزات پزشکی ماهان:

یکی از تجهیزات پرکاربرد در حوزه مهندسی پزشکی، دستگاه سونو کید است. از این دستگاه برای محاسبه تعداد ضربان قلب جنین و تشخیص صدای قلب آن به‌کار می‌رود، به این صورت که دستگاه مجهز به یک میکروفون حساس و قوی است که به‌وسیله آن صدای قلب جنین ثبت و توسط یک بلندگو شنیده می‌شود. سونو کید معمولا در مطب‌های پزشک زنان و زایمان، بیمارستان‌ها، مامایی و ... موجود است.

سایر نام‌های دستگاه

سایر اسامی( فارسی): سونی‌ کید، سونو‌ کید، جنین‌ یاب، سونو کیت، سونی‌ کیت، دستگاه ضربان قلب جنین،

دستگاه تشخیص صدای قلب جنین

سایر اسامی( انگلیسی): Sonicaid، Fetalheart detector،Sonokids

فیزیولوژی قلب جنین

صدای قلب جنین از هفته چهاردهم بارداری در خانم‌های لاغر و در هفته بیستم در تمامی خانم‌های باردار قابل سمع است. در صورت شنیده نشدن این صدا احتمال مرگ جنین مطرح است؛ لذا در این موارد جهت بررسی سلامت جنین، پزشک از دستگاه سونو کید استفاده می‌کند.

مشخصات عمومی دستگاه
1.      دستگـاه بـر مبنـای تئـوری داپلـر بـا سیستـم فـراصـوت و از طـریق پروب تبدیل‌کننده پیزوالکتریک، صدای قلب جنین را منعکس کرده و از طریق بلندگو یا گوشی شنیده می‌شود.
2.       دستگاه قابل حمل بوده و جهت استفاده در مطب یا بخش زایمان مناسب است.
3.      طرز کار دستگاه بسیار آسان و ساده بوده و با برق شهر و باطری کار می‌کند.
4.      با استفاده از منبع تغذیه خارجی( به جای منبع تغذیه داخلی در مدل‌های قبل) و پوشش پلاستیکی بر روی بدنه دستگاه و پروب، دستگاه از نظر اتصال الکتریکی از ایمنی بالایی برخوردار است.
5.      خطری از نظر اشعه، امواج الکتریکی و یا الکترو مغناطیسی ندارد.
6.      استفاده از پروب با تکنولوژی جدید، امکان پوشش سطحی وسیع‌تر و یافتن آسان‌تر جنین را فراهم آورده است.
7.      جهت بهینه شدن صدای قلب جنین از تکنولوژی کاهش نویز استفاده شده است.

اجزای تشکیل دهنده دستگاه سونو کید
1.      پروب: وظیفه ارسال یک موج اولتراسوند به داخل رحم مادر و دریافت موج بازگشت را به عهده دارد.
2.      نمایشگر تعداد ضربان قلب نوزاد: تعدار ضربان قلب نوزاد را که توسط دستگاه محاسبه شده است نمایش می‌دهد.
3.      سیم برق: تامین نیروی الکتریکی لازم دستگاه از برق شهر را به عهده دارد.
4.      باتری: هرکجا که امکان استفاده از برق شهر برای تغذیه دستگاه وجود ندارد نیروی الکتریکی دستگاه را تامین می‌نماید.
5.      فیوز: جهت حفاظت الکتریکی دستگاه پیش‌بینی شده است.
6.      کلید اصلی: روشن و خاموش شدن دستگاه را به عهده دارد.
7.      نمایشگر میزان شارژ باطری: میزان نیروی الکتریکی ذخیره شده در باطری دستگاه را نمایش می‌دهد.
8.      رکوردر صدای قلب نوزاد: صدای قلب جنین را ذخیره می‌نماید تا بتوان در مراحل بعدی از آن استفاده نمود.
9.      محل اتصال پروب: از این قسمت پروب به دستگاه وصل می‌شود.
10. محل اتصال گوشی: جهت اتصال یک هدفون به دستگاه به کار می‌رود.

طرز کار دستگاه سونو کید

ابتدا پروب را با در نظر گرفتن جهت سوکت آن به دستگاه وصل کرده و در ادامه  پس از روشن کردن دستگاه، ولوم صدا راکمی زیاد کرده؛ باید در نظر داشت که به جز موارد ضروری نباید صدا را در حالت حداکثر قرار داد. برای دریافت صدای قلب جنین به طور واضح باید از ژل اولتراسوند استفاده کرد. دراغلب دستگاه‌ها نشان‌دهنده قرمز نمایانگر اتصال دستگاه به برق شهر، سبز نشانه روشن بودن دستگاه و زرد برای اعلام ضعیف بودن باطری( در حالت کار با باطری) است.

جهت تشخیص صدای قلب جنین و محاسبه تعداد ضربان قلب آن در این دستگاه روش ماورا صوت داپلر مورد استفاده قرار می‌گیرد.

نحوه عملکرد دستگاه جنین یاب

در این دستگاه‌ها مبدل فرستنده به یک اسیلاتور وصل می‌شوند و به طور پیوسته امواج ماورا صوت را به طرف جنین مورد نظر می‌فرستند این امواج پس از برخورد با قلب جنین  و برگشتن( Back – Scatter)،  از طریق مبدل گیرنده که در همان پروب قرار دارد گرفته شده و به سیگنال الکتریکی تبدیل می‌شوند. فرکانس موج برگشت همان فرکانس موج ابش است. اما حرکت قلب جنین  تغییر می‌کند که متناسب با سرعت ضربان قلب می‌باشد.
انتخاب فرکانس بهینه برای سیستم با توجه به دو موضوع انجام می‌شود
1.برای نفوذ خوب و بد و بدون جذب زیاد، یک فرکانس کم بهترین انتخاب است زیرا تضعیف بافت‌ها به‌طور غیر خطی با افزایش فرکانس زیاد می‌شوند.

2.برای افزایش توان برگشتی حاصل از مجموعه و همچنین دقت بالاتر یک فرکانس زیاد بهتر است، زیرا هر سلول با مقدار بیشتری از سیگنال‌های ارسالی برخورد می‌کند.
بررسی چند اشکال رایج در جنین‌یاب‌ها یا همان سونوکیدها
یکی از رایج‌ترین اشکالات موجود در سونوکید‌ها خرابی پروب است. این خرابی گاها به دلیل قطع سیم در ابتدا و یا انتهای آن‌جایی که سیم به فیش پروب و نیز جایی که به قسمت اصلی پروب متصل می‌شود اتفاق می‌افتد، که با قطع نمودن سیم و لحیم‌کاری مجدد مشکل حل می‌شود. گاها کریستال‌های پروب بدلیل ضربه صدمه می‌خورند که در این حالت باید کل پروب تعویض گردد. عموما در این حالت کاربران از صدای ضعیف دستگاه گله می‌کنند.

انواع مختلف سونو کیدهای موجود در بازار ایران

1.      سونو کید دارای شارژر باتری Sunray، ساخت کشور چین
2.      سونو کید نیمه دیجیتال FT، ساخت کشور ایران
3.      سونو کید دیجیتال TSC، ساخت کشور ایران
4.      سونو کید آنالوگ TSC، ساخت کشور ایران
5.      سونو کید دیجیتال FT، ساخت کشور ایران
6.      سونو کید VirAzma، ساخت کشور ایران
7.      سونو کید Sunray، ساخت کشور چین
8.      سونو کید Biosys، ساخت کشور کره
9. سونوکید EASY MEDIC ساخت ایران
